Rhino consente di creare, modificare, analizzare, documentare, renderizzare, animare e tradurre curve NURBS, superfici, solidi , geometria di suddivisione SubD, nuvole di punti e mesh poligonali. Non ci sono limiti di complessità, grado o dimensioni, oltre a quelli del vostro hardware.

Funzionalità in evidenza:

Strumenti di modellazione 3D free-form illimitati che solo prodotti molto più cari sono in grado di offrire. Con Rhino, è possibile modellare ogni forma possibile ed immaginabile.

  • Precisione necessaria per il design, la creazione di prototipi, la progettazione, l’analisi e la fabbricazione di qualsiasi modello, da un aeroplano a un gioiello.
  • Compatibilità con tutti gli altri programmi di design, disegno tecnico, CAM, progettazione, analisi, rendering, animazione ed illustrazione.
  • Lettura e riparazione di mesh e file IGES estremamente complicati.
  • Accessibilità. Facile da imparare e usare: l’utente può concentrarsi sulla progettazione e la visualizzazione senza essere distratto dal software.
  • Velocità, anche su un normale laptop. Non richiede nessun hardware specifico.
  • Piattaforma di sviluppo per centinaia di prodotti 3D specializzati.
  • Alla portata di tutti. Hardware comune. Apprendimento rapido. Prezzo alla portata di tutti. Nessun costo di manutenzione.
  • Cross-Platform: Il modellatore 3D più versatile al mondo, disponibile su Windows e macOS.



Rhino 8

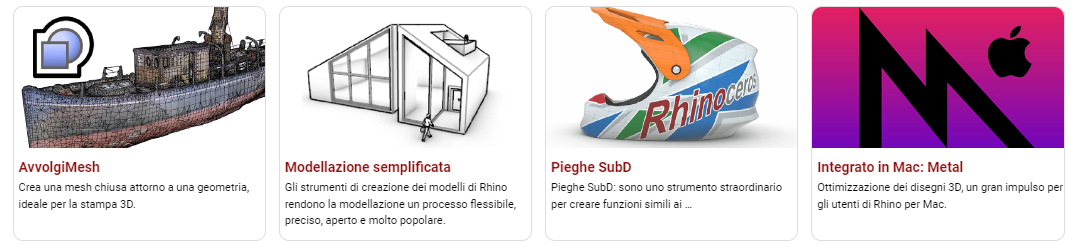

Rhino 8 fornisce nuovi strumenti di modellazione come AvvolgiMesh, prestazioni di gran lunga migliorate per gli utenti di Mac, flussi di lavoro con la funzione PremiStira, e ancora pieghe SubD, strumenti di disegno tecnico migliorati, interfaccia utente più personalizzabile, un motore di rendering più veloce e nuovi tipi di dati per Grasshopper e altro ancora.









Strumenti di creazione dei modelli

Strumenti di modellazione di Rhino

Punti: punti, nuvole di punti, griglia di punti, estrai da oggetti, segna (intersezione, dividi, estremi, più vicino, fuochi).

Curve: linea, polilinea, polilinea su mesh, curva a forma libera, cerchio, arco, ellisse, rettangolo, poligono, elica, spirale, conica, testi TrueType, interpolazione di punti, punti di controllo (vertici), disegno a mano libera.

Curve da altri oggetti: attraverso punti, attraverso polilinea, estensione, curva continua, raccordo fillet, smusso, offset, raccordo blend, raccordo blend arco, curve da due viste, curva intermedia, sezioni da profili, intersezione, contorno su una superficie NURBS o mesh, sezione su superficie NURBS o mesh, bordo, silhouette, estrazione di curve isoparametriche, estrazione del grafico di curvatura, proiezione, riporto, disegno a mano libera, wireframe, separazione taglio, messa in tavola 2D con quote e testi, spianatura di superfici sviluppabili.

Superfici: da 3 o 4 punti, da 3 o 4 curve, da curve planari, da una rete di curve, rettangolo, piano deformabile, estrusione, nastro, superficie rigata, loft con corrispondenza di tangenza, sviluppabili, sweep lungo un percorso con corrispondenza bordi, sweep lungo due curve di binario con continuità dei bordi, rivoluzione, rivoluzione su un binario, superfici intermedie, raccordi blend, patch, drappo, griglia di punti, toni di grigio, raccordi fillet, smussi, offset, piano per punti, testi TrueType ed Unicode (a byte doppio).

Solidi: parallelepipedo, sfera, cilindro, tubo, forma tubolare, cono, tronco di cono, piramide, tronco di piramide, ellissoide, toroide, estrudi curva planare, estrudi superficie, chiudi fori piani, unisci superfici, regioni, fusioni non-manifold, testo TrueType.

Mesh: da superfici NURBS, da polilinee chiuse, facce mesh, piano, parallelepipedo, cilindro, cono e sfera.

Rhino 8 aggiunge numerosi miglioramenti a strumenti già esistenti e ad altri nuovi:

  • Modellazione semplificata: Combina nuovi strumenti per abbozzare velocemente la tua idea in 3D.
  • PremiStura: Prendi una faccia e premila o stirala, estrudendo o estendendo. Il comando PremiStira accelera la modellazione, utilizzando curve per aggiungere o rimuovere volumi dalle superfici esistenti.
  • Gumball: Il widget di spostamento, scalatura e rotazione ottiene nuove maniglie per l’estensione e l’estrusione.
  • SubD: Pieghe SubD: sono uno strumento straordinario per creare funzioni simili ai raccordi fillet.
  • Raccordi fillet superfici: Il comando RaccordaSrf presenta una nuova IU con antepriem di raggio dinamico.
  • Offset: Il comando Offset crea ora varie parti chiuse.

Strumenti di modifica

Strumenti di modifica in Rhino

Strumenti generali: Elimina, elimina duplicati, unisci, fondi, tronca, annulla taglio, suddividi, esplodi, estendi, raccordo fillet, smusso, proprietà oggetto, cronologia.

Strumenti di trasformazione: Taglia, copia, incolla, sposta, ruota, copia speculare, scala, stira, allinea, serie, torci, piega, rastrema, offset, orienta, scorri lungo la curva, riporta, proietta, modifica tramite parallelepipedo, smash, appiattisci.

Punti e curve: punti di controllo, punti di modifica, maniglie, smussi, normalizzazione, modifica del grado, aggiunta/rimozione di nodi, aggiunta di punti di discontinuità, ricostruzione, rigenerazione, combinazione, semplificazione, modifica del peso, curve periodiche, modifica della curvatura all’estremità, regolazione dei punti di giunzione, orientamento rispetto ad un bordo, conversione in archi, polilinee o segmenti di linea.

Superfici: punti di controllo, maniglie, modifica del grado, aggiunta/rimozione di nodi, combinazione, estensione, fusione, unione, annullamento del taglio, suddivisione mediante curve isoparametriche, ricostruzione, contrazione, superfici periodiche, operazioni Booleane (unione, differenza ed intersezione), spianatura di superfici sviluppabili, serie lungo una curva su una superficie.

Solidi: raccordo fillet, estrazione di superfici, svuota, operazioni Booleane (unione, differenza ed intersezione).

Mesh: Esplosione, unione, saldatura, unificazione normali, applicazione su una superficie, riduzione dei poligoni.

L’editing di modelli complessi in Rhino 8 è facile e veloce:

  • Gumball: Il widget di spostamento, scalatura e rotazione ottiene nuove maniglie per l’estensione e l’estrusione.
  • PianiC automatici: I piani C intelligenti si allineano automaticamente alle selezioni appropriate.
  •  Booleane mesh migliorate: Booleane mesh completamente riscritte e più affidabili.
  •  RigeneraTaglio: Controlla struttura e continuità per modelli con superfici ben formate.
